中性線

単相3線式回路における基準電位の役割

中性線は、多線式電路において電源の中性点（低圧側巻線の中間点）から引き出された電線であり、対地電圧を抑制しつつ複数の電圧を得るために用いられる重要な導体である。電気設備技術基準および内線規程において、電線の被覆色は「白色」または「青色（中性線と判別できる表示がある場合）」と定められているが、一般建築物内の屋内配線においては白色を使用するのが原則である。

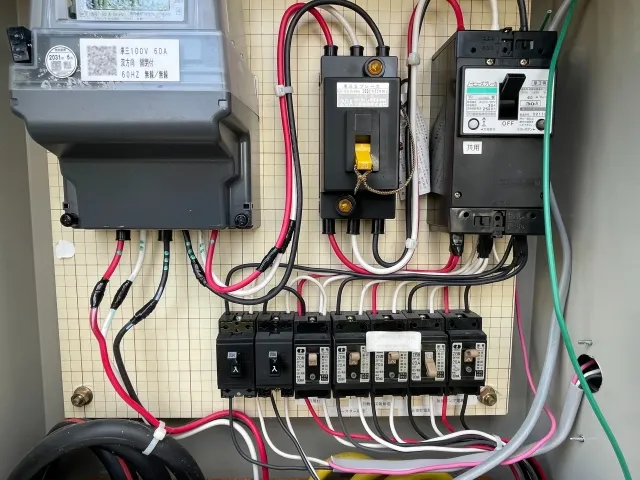

日本国内の一般家庭やオフィスビルに供給されている「単相3線式100V/200V」配電方式において、変圧器の二次側コイルの中間点から引き出された中性線（N相）と、両端の電圧線（L1相：黒色、L2相：赤色）を組み合わせることで、L1-N間およびL2-N間で100V、L1-L2間で200Vという2種類の電圧を一本の幹線から同時に供給することが可能となる。これにより、照明やコンセントといった100V負荷と、IHクッキングヒーターや業務用エアコンなどの200V負荷が混在していても、問題なく電源供給が可能である。

電流のベクトル合成と不平衡率

単相3線式回路の中性線に流れる電流は、L1相とL2相に流れる電流の単純な足し算ではなく、位相差を考慮した「ベクトル和（差分）」となる特性を持つ。L1相の電流とL2相の電流は互いに180度の位相差があるため、負荷が完全に平衡（バランス）している状態では互いに打ち消し合い、中性線電流は理論上ゼロ（0A）となる。

しかし、実際の建築設備において各相の負荷が完全に均等になることは稀であり、常に不平衡電流が中性線に流れている。設計実務においては、設備不平衡率を30％以下に収めるよう幹線計算を行うが、テナントビルなどでは使用状況によってバランスが大きく崩れることがある。中性線電流が過大になると電圧降下のバランスも崩れ、末端電圧の変動を招くため、可能な限りL1相とL2相の負荷容量を均等化する実施設計が求められる。

非線形負荷と第3高調波問題

中性線に関する新たな課題として「高調波電流による過熱」が顕在化している。従来の抵抗負荷（白熱電球やヒーター）では前述の通り電流は相殺されるが、コンピュータ電源、インバータ機器、LED照明などの「非線形負荷」からは、基本波の3倍の周波数を持つ「第3高調波電流」が発生する。

単相3線式において、各相の第3高調波電流は位相が揃ってしまう性質があるため、中性線上で打ち消せずに単純加算されてしまう。この結果、L1・L2相の電流値が許容範囲内であっても、中性線にだけ定格を超える大電流が流れ、ケーブルが異常発熱・焼損する事故が発生するおそれがある。この対策として、内線規程では高調波発生機器が多い回路において、中性線のサイズを電圧線と同等以上とすることが求められる。

中性線欠相事故のメカニズム

電気保安管理において警戒すべき事故の一つに「中性線欠相」がある。これは、分電盤内の端子締め付け不良や、経年劣化による断線、工事ミスなどにより、中性線だけが電気的に切断された状態を指す。

中性線が失われると、L1相に接続された100V機器群と、L2相に接続された100V機器群が、中性点を介さずに200V電源に対して「直列接続」された状態となる。この時、各機器にかかる電圧は、それぞれの合成インピーダンス（電気抵抗）の比によって分圧されることになる。正常時であれば中性線が電位の平衡を保っているが、その基準を失うことで、電圧バランスが負荷の大小によって崩れ、本来100V前後を印加すべき電気機器に大きな電圧が掛かることもあり、電気機器を破損させてしまう。

欠相時の電圧分布は、インピーダンスが高い（消費電力が小さい）側へ集中する。例えば、L1相に消費電力の小さいLED電球や待機状態のテレビ、L2相に消費電力の大きい電気ポットやドライヤーが接続されていた場合、電圧はインピーダンスの高いL1相へ集中する。

結果として、LED電球側には定格を遥かに超える140V〜180Vの過電圧が印加され、電源回路のバリスタやコンデンサが瞬時に焼損・発火する。逆に電気ポット側は数ボルト〜数十ボルトしか印加されず動作しない。このように、軽負荷側の精密機器を集中的に破壊し、火災に至るリスクが極めて高いのが欠相事故の特徴である。コンセントに差しているだけの携帯充電器や、Wi-FiルーターのACアダプターなどが発火源となることも多い。

欠相保護付ブレーカーの選定義務

中性線欠相による被害を防ぐため、受託契約における主開閉器には「単3中性線欠相保護付」の漏電遮断器または配線用遮断器を設置することが、内線規程により義務付けられている。

この遮断器は、過電圧検出リード線によって常時電圧バランスを監視しており、中性線欠相特有の電圧不平衡（例：片側が135Vを超過）を検知すると、0.5秒以内といった短時間で回路を遮断し、機器を保護する機能を持つ。ただし、遮断動作までのわずかな時間に過電圧が印加されるため、極めて耐圧の低い機器は保護しきれない場合があるが、火災などの重大事故を防ぐための必須装備である。

施工管理における厳守事項

施工上の厳守事項として、中性線にはヒューズを挿入してはならない。万が一ヒューズが溶断すると、欠相状態を作り出してしまうためである。分電盤内の銅バーにおいても、中性線極（Nバー）は遮断器やスイッチを経由せず、端子台に直結される構造となっている（ただし、メンテナンス用にナイフスイッチ等の断路器を設けることは許容されるが、その場合も3極同時開放が条件となる）。

また、欠相事故の大きな原因は「ねじ端子の緩み」である。中性線を含む低圧回路は、電流の不平衡や負荷のオンオフにより常に変動電流が流れ、熱伸縮を繰り返しているため、ネジが緩みやすい環境にある。現場施工においては、トルクレンチを用いた規定トルクでの締め付け管理を徹底し、定期点検での増し締めや、接触抵抗増加による発熱をサーモラベルで監視することが、事故防止の重要項目となる。
