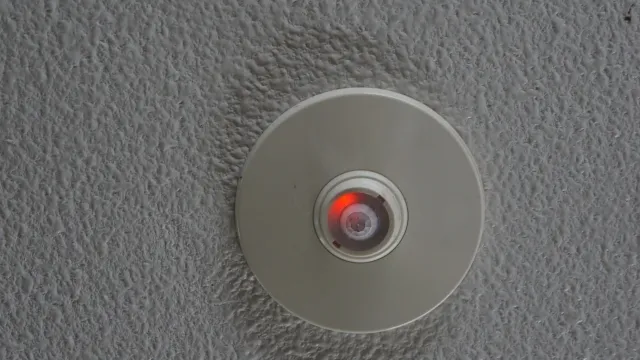

人感センサー
熱変化を検知するパッシブ型赤外線センサー
人感センサーは、パッシブセンサーやPIR（Passive Infrared Ray）とも呼ばれ、人体から放射される赤外線を検知して電気信号に変換し、照明器具の点滅制御や警報発報を行うセンサーデバイスである。センサー表面にはフレネルレンズと呼ばれる集光レンズが設けられており、検知エリアを複数のゾーンに分割している。人体がこのゾーンを横切る際の赤外線量の変化（温度変化）を焦電素子が読み取ることで、人が「動いている」ことを判断する仕組みとなっている。
物理的なスイッチ操作を必要としないため、荷物で両手がふさがっている倉庫や、不特定多数が利用するため衛生管理が求められるトイレ、廊下などで広く採用されている。また、人の不在時に自動で消灯するため、消し忘れ防止による省エネルギー効果も非常に高い。
静止状態の検知限界とトイレでの運用
人感センサーの特性として最も理解しておくべき点は、あくまで「温度の変化」を検知しているため、原理的に「静止している人」を検知し続けることは困難であるという点である。センサーは、背景温度と移動する物体の温度差（一般的に3℃から5℃程度の差）を移動信号として捉えるため、対象者が長時間静止すると背景温度と同化し、不在と判断して回路をオフにしてしまう。
特にトイレの個室や会議室など、利用者が長時間座ったまま動かない場所への設置には注意が必要である。対策として、センサーの保持時間（ホールドタイム）を長めに設定する（例えば1分ではなく5分から10分程度）か、あるいは微弱な動きでも検知できる高感度な「微動検知タイプ」のセンサーを選定するなどの設計的配慮が求められる。
スイッチ一体型と器具内蔵型の選定
既存の照明設備をセンサー化する場合や、新築設計における機器選定には、壁スイッチにセンサーを組み込んだ「スイッチ一体型」と、照明器具本体にセンサーを搭載した「器具内蔵型（または天井取付型）」の2つの選択肢がある。
スイッチ一体型は、部屋の入口付近にあるスイッチボックスを利用するため施工が容易であるが、検知エリアが入口周辺に限定されるため、奥行きのある部屋や、棚などの障害物が多い倉庫では死角ができやすく、検知漏れが発生するリスクがある。一方、器具内蔵型や天井取付型は、部屋の中央から広範囲をカバーできる利点があるが、ここでも設計上の落とし穴が存在する。
部屋の中央にセンサーがある場合、利用者が暗闇の中を部屋の中央まで歩いて行かなければ検知・点灯しないという「暗がりへの進入」を強いる状況になりかねない。これは転倒事故などの安全管理上好ましくないため、入口付近にセンサーを配置する、あるいは入口に「親機」を置き、部屋奥の器具を「子機」として連動させるなど、動線に応じた適切なセンサー配置計画が不可欠である。
