電気自動車の普通充電・倍速充電技術

電気自動車（EV）の充電方式は、充電時間と利便性の観点から複数の方式が規格化されている。普通充電は単相100Vの家庭用電源を使用した基本的な充電方式であり、倍速充電は単相200V電源を使用し、普通充電の約2倍の速度で充電を行う方式である。

これらはともに交流（AC）を用いた充電方式に分類され、車両に搭載された車載充電器（OBC：On Board Charger）を通じて直流に変換され、バッテリーに蓄電される。日常的な使用における利便性の向上と、基礎的な充電インフラの普及において極めて重要な役割を果たしている。

普通充電（100V）の特性と充電性能

普通充電は、単相100V、15Aまたは20Aの家庭用電源を使用する。充電出力は電圧と電流の積で決定されるため、15A回路では1.5kW、20A回路では2.0kWの出力となる。この出力帯では、一般的なバッテリー容量40kWhのEVを満充電するまでに約20時間から27時間程度を要する。

普通充電を導入する主な利点は以下の通りである。

家庭用の100Vコンセントや小規模な配線工事で対応できるため、充電設備の設置コストが安価である。
夜間の電力需要が少ない時間帯の割安な電気料金プランを活用することで、高い経済性を発揮する。
充電出力が小さいため、バッテリーの劣化（熱負荷）を抑えた緩やかな充電が可能である。

長時間の駐車が前提となる自宅や職場において、既存の電気設備を活用しながら無理なく運用するための標準的な方式である。

倍速充電（200V）の特性と電気設備への要求

倍速充電は、単相200V、20Aまたは30Aの電源を使用し、充電出力は4.0kWから6.0kW程度に達する。普通充電の約2倍から3倍の速度で充電が可能であり、40kWhのバッテリーであれば約7時間から10時間で満充電となる。帰宅後の数時間や一晩の駐車時間で、翌日の通勤や移動に十分な走行距離分の電力を確保できるため、日常使用における実用性が大幅に向上する。

一般住宅に倍速充電を導入する場合、分電盤から駐車場にかけて200Vの充電専用回路を増設する電気工事が必要となる。既存の主幹ブレーカーや幹線ケーブルの容量（アンペア契約）に余裕があるかを確認し、充電中に他の家電製品（IHクッキングヒーターや大型エアコンなど）と併用してもブレーカーが落ちないよう、必要に応じて電気設備の増強を計画することが一般的な設計手法である。

充電インフラの設置形態と急速充電との役割分担

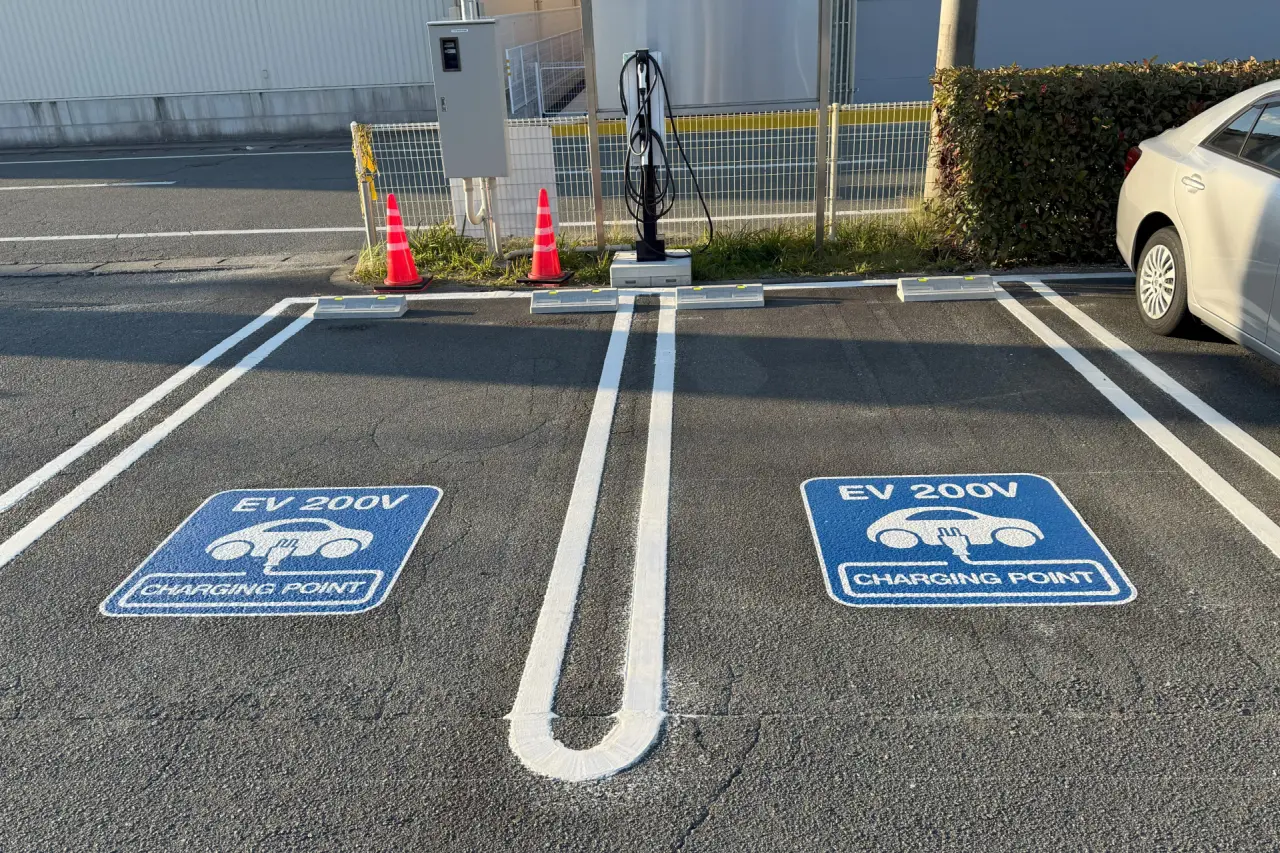

家庭用の充電設備としては、壁掛け型の充電器（ウォールボックス）や自立型のスタンドポールが普及している。商業施設や公共施設においては、複数台の同時充電に対応し、課金システムや利用者認証システムと連携した充電ステーションが構築されている。

これらAC電源を用いる普通・倍速充電に対し、直流（DC）を直接バッテリーに送り込む「急速充電（CHAdeMO方式など）」が存在する。急速充電は50kWから150kW以上の大出力を持ち、約30分で80%の充電が可能であるが、設備投資が非常に高額であり、バッテリーへの物理的な負荷も大きい。そのため、普通・倍速充電を日常の「基礎充電」とし、急速充電を長距離移動時の「経路充電（継ぎ足し）」として使い分けるのが、EV運用の標準的な考え方である。

電力需要の平準化とスマートチャージング

EVの普及拡大に伴い、帰宅時間帯（夕方から夜間初頭）に充電需要が集中すると、地域全体の電力系統に過大な負荷（ピーク電力の増大）をもたらす懸念がある。これを防ぐため、車両側や充電器側のタイマー機能を活用し、電力需要の少ない深夜帯に充電時間をシフトさせることで、需要の平準化が図られている。

さらに進んだ仕組みとして、電力会社からの制御信号を受信し、地域全体の電力需給状況に応じて充電出力を自動的に調整する「スマートチャージング技術」の実用化が進んでいる。また、住宅の太陽光発電システムと連携し、昼間の余剰電力をEVに蓄電し、夜間に住宅へ給電する「V2H（Vehicle to Home）」システムも普及しつつあり、再生可能エネルギーの有効活用に大きく貢献している。

安全基準と施工・保守における留意点

EVの充電設備は、電気設備技術基準や電気用品安全法に適合しなければならない。特に屋外で使用されることが多いため、感電や漏電火災を防ぐための専用の漏電遮断器の設置や、確実な接地工事（アース）が義務付けられている。

車両と接続する充電コネクタは、日本では普通・倍速充電用に「J1772（Type1）」規格が標準化されており、メーカーを問わず相互利用が可能である。コネクタ内部には電力線だけでなく、充電電流の上限値などをやり取りする制御信号線が組み込まれており、車両と充電設備の間で安全が確認された場合にのみ通電を開始する高度な保護構造が採用されている。適切な施工と定期的な保守点検により、長期間にわたって安全で確実な充電インフラを維持することが求められる。
